7.6. Sulfáty a chromáty

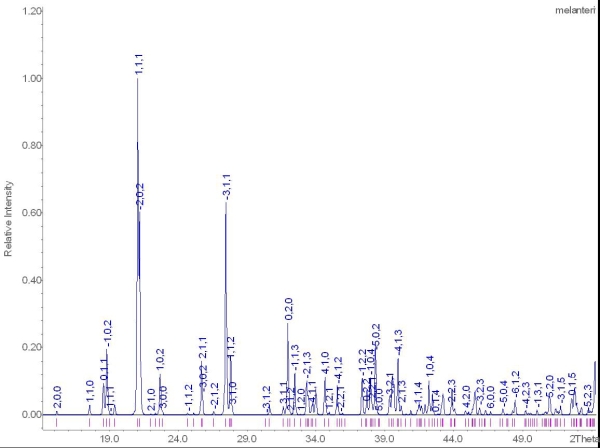

Obrázek 76-43. Práškový RTG difrakční záznam melanteritu pro Co záření. Modelováno programem WinXpow.

práškový RTG difrakční záznam melanteritu

Polohy a intenzity difrakčních maxim od strukturních rovin melanteritu, podle standardu databáze JCPDS pro Co záření.

D 2Theta I(rel) H   K   L
6,790 15,14 8 2   0   0
5,880 17,50 2 1   1   0
5,560 18,52 8 0   1   1
5,490 18,75 12 -1   0   2
5,410 19,03 4 -1   1   1
5,330 19,32 8 0   0   2
4,900 21,04 100 1   1   1
4,870 21,17 50 -2   0   2
4,560 22,62 10 1   0   2
4,200 24,59 2 -1   1   2
4,028 25,66 14 2   1   1
3,776 27,41 60 -3   1   1
3,732 27,74 20 1   1   2
3,393 30,57 8 4   0   0
3,291 31,54 16 -4   0   2
3,256 31,89 5 0   2   0
3,209 32,37 12 -1   1   3
3,125 33,27 8 -2   1   3
3,117 33,35 6 0   1   3
3,084 33,72 4 -1   2   1
3,062 33,97 6 3   0   2
3,009 34,59 6 4   1   0
2,980 34,93 2 1   2   1
2,937 35,46 4 -4   1   2
2,905 35,87 2 -3   1   3
2,799 37,27 10 -1   2   2
2,772 37,65 8 3   1   2
2,757 37,86 8 -1   0   4
2,731 38,24 10 -5   0   2
2,704 38,63 2 -2   2   2
2,665 39,22 4 -3   2   1
2,649 39,47 8 1   2   2
2,643 39,56 10 -3   2   0
2,625 39,85 8 -4   1   3
2,564 40,84 2 4   0   2
2,531 41,39 4 -3   2   2
2,527 41,46 4 -2   1   4
2,488 42,14 4 1   0   4
2,475 42,37 4 3   2   1
2,453 42,77 2 2   2   2
2,434 43,12 6 -3   1   4
2,399 43,78 4 0   2   3
2,346 44,83 2 4   2   0
2,336 45,03 2 -5   1   3
2,314 45,48 12 -4   2   2
2,277 46,26 2 2   0   4
2,190 48,21 2 5   0   2
2,181 48,43 6 -6   1   2
2,149 49,19 2 2   1   4
2,117 49,99 2 -1   3   1
2,096 50,52 2 -2   2   4
2,081 50,91 8 -1   1   5
2,063 51,39 2 3   0   4
2,054 51,63 2 -3   1   5
2,023 52,48 6 0   1   5
2,014 52,74 8 4   2   2
1,999 53,16 2 2   3   1
1,977 53,80 2 1   2   4
1,964 54,19 10 -3   3   1
1,951 54,58 8 -4   2   4
1,931 55,19 6 1   1   5
1,913 55,75 6 -7   1   2
1,885 56,66 10 3   3   1
1,865 57,32 10 4   0   4
1,856 57,62 8 -6   2   0
1,841 58,14 6 5   1   3
1,826 58,66 2 -3   0   6
1,820 58,88 2 -1   2   5
1,804 59,45 2 -3   3   3
1,800 59,59 4 1   3   3
1,780 60,33 2 -4   0   6
1,775 60,52 2 0   0   6
1,758 61,17 2 -8   0   2
1,753 61,36 6 7   1   1
1,710 63,08 2 -6   2   4
1,692 63,83 4 3   1   5
