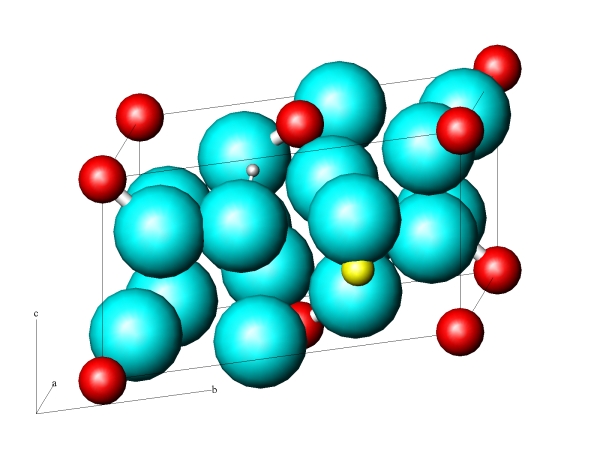

Obrázek 76-38. Uspořádání atomů v základní buňce struktury chalakantitu. Síra (luté kuličky) je v tetraedrické koordinaci a tvoří skupiny SO4. Měď představují červené kuličky. Vytvořeno programem ATOMS (Shape Softvare).

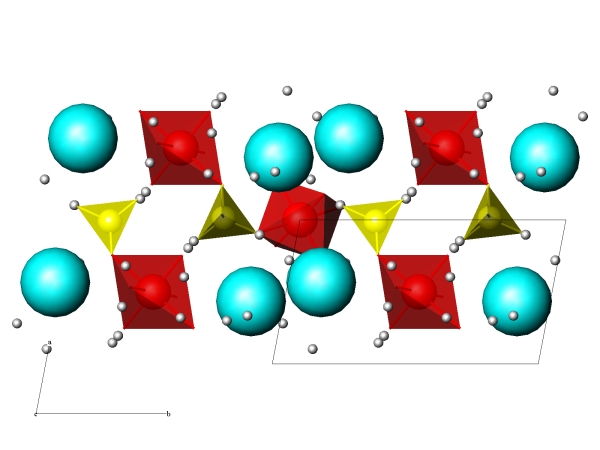

Struktura chalkantitu v řezu (001) - schématicky jsou vyznačeny tetraedry síranové skupiny a některé atomy mědi v koordinačních oktaedrech. Základní buňka je vyznačena.

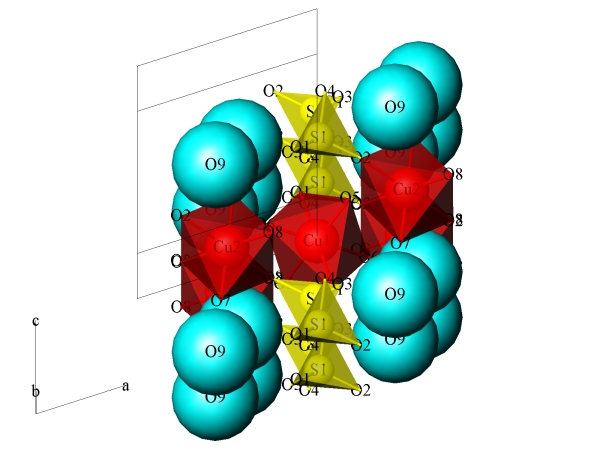

Koordinační polyedry ve struktuře chalkantitu - řez (010).
